产品概述

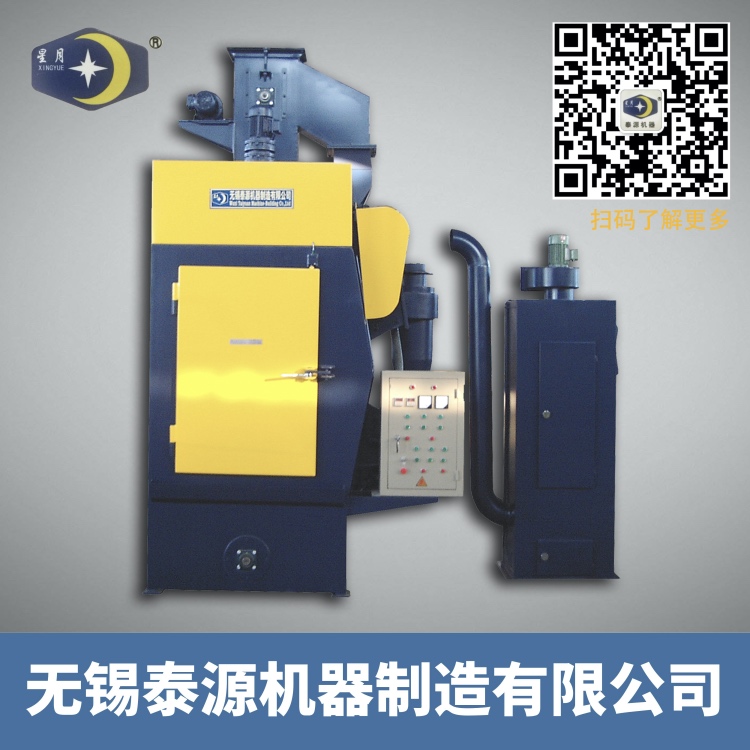

吊钩式抛丸机(抛丸清理机)型号有Q372单吊钩式抛丸机、Q375单吊钩式抛丸机、Q376双吊钩式抛丸机、Q378双吊钩式抛丸机以及非标吊钩抛丸机等。
本机采用无地坑结构,安装方便,减少投资费用。结构紧凑,效率高,清理质量好,工作安全可靠,运转平稳。
本机型适用于多种中、大批量的锻件、铸件及钣金件的清理或强化,尤其对除锈后表面毛化,增强喷涂的附着力,更加适宜。
产品特点
1、 本机采用无地坑结构,安装方便,减少投资费用。
2、 结构紧凑,效率高,清理质量好,工作安全可靠,运转平稳。
3、 清理室采用高铬锰板,耐磨耐冲击,强度好。
4、 双吊钩结构,彼此独立工作,互不影响,提高生产效率,吊具采用行星原理,自转公转同时进行,处理后的工件不存在阴阳面。
5、 二级除尘(旋风除尘,布筒过滤器),吸风量大,灰尘过滤干净,空气排放符合环保标准。
6、 装配严谨,优质轴承、电机运转噪音底。
主要技术参数
Q37系列吊钩式抛丸清理机主要技术参数
|
Q372 |
Q375 |
Q376 |
Q378D |
||
抛 丸 器 |
转速r/min |
2800 |
2800 |
2800 |
2800 |
|
叶轮直径mm |
Φ280 |
Φ360 |
Φ360 |
Φ420 |
||
抛丸量Kg/min |
2×30 |
2×100 |
2×100 |
2×200 |
||
清理室内尺寸mm |
1150×950×1300 |
1400×1400×1800 |
1400×1400×1800 |
1700×1650×2100 |
||
清理工件最大尺寸mm |
Φ300×1000 |
Φ600×1200 |
Φ600×1200 |
Φ800×1500 |
||
最大装载量Kg |
300 |
600 |
600 |
800 |
||
清理一钩 时间min |
铸件 |
7~15 |
7~15 |
7~15 |
7~15 |
|
锻件 |
5~12 |
5~12 |
5~12 |
5~12 |
||
吊钩数量 (只) |
1 |
1 |
2 |
2 |
||
提升机提升量t/h |
4 |
15 |
15 |
25 |
||
除尘风量m3/h |
2000 |
4500 |
4500 |
5200 |
||
总功率Kw |
14 |
20.95 |
21.7 |
31.2 |
||
主机最大外形尺寸mm |
1500×1300×3600 |
3500×2000×4500 |
3500×2000×4500 |
4000×2000×4500 |
||
除尘器外形尺寸mm |
680×520×2000 |
1000×680×2600 |
1000×680×2600 |
1000×680×2600 |
